ANSI visokonaponski porculanizolator
Opis proizvoda

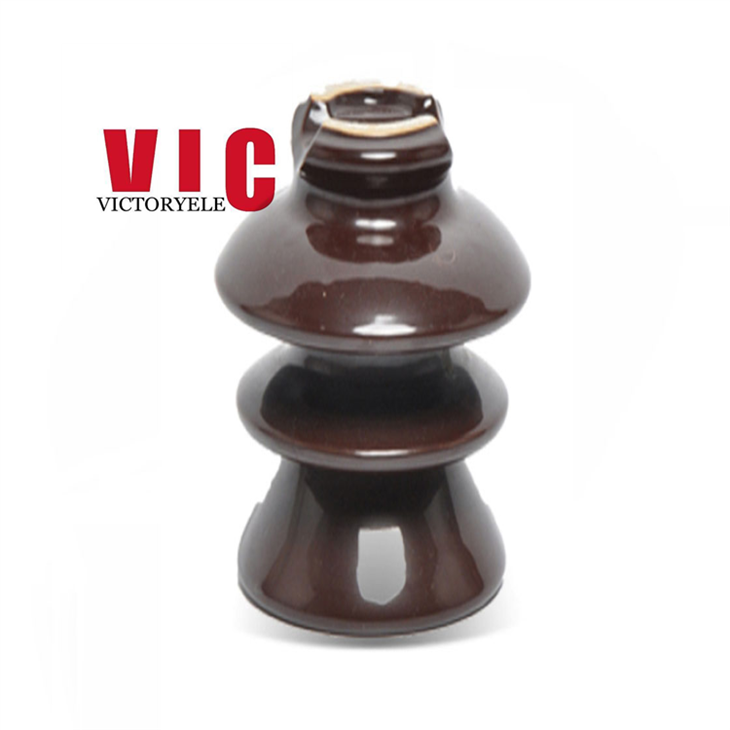

ANSI visokonaponski porculanski izolator je široko korišten električni izolator dizajniran za distributivne i prijenosne vodove od 11 kV do 33 kV. Montira se na iglu na vrhu stuba, koji podržava izolator i drži ga na sigurnom položaju-otuda naziv izolator tipa pina.
Napravljen od-porculana visoke čvrstoće sa odličnim električnim i mehaničkim svojstvima, ovaj izolator pruža pouzdane performanse u teškim vanjskim okruženjima, osiguravajući dugoročnu-stabilnost elektroenergetskog sistema.
Kako bi se poboljšala otpornost na praćenje i mehanička čvrstoća, površina izolatora je premazana glazurom visokog{0}}kvaliteta koja je otporna na vlagu, kontaminaciju i UV zračenje. Ovo pomaže u održavanju performansi izolacije čak i pod teškim uvjetima zagađenja.
Specifikacije
|
Model |
P-33-Y |
|
|
Prečnik |
mm |
320 |
|
Visina |
mm |
245 |
|
Ukupna puzna staza |
mm |
900 |
|
Zaštićena puzna staza |
mm |
450 |
|
Preporučena visina igle |
mm |
305 |
|
Konzola čvrstoća |
kn |
10 |
|
Tip aplikacije napon |
kv |
36 |
|
Frekvencija napajanja suvog preklopnog napona |
kv |
160 |
|
Frekvencija snage mokri preskok napon |
kv |
110 |
|
50% impulsni preklopni napon, pozitivan |
kv |
190 |
|
50% impulsni preklopni napon, negativan |
kv |
200 |
|
Napon punkcije frekvencije napajanja |
kv |
200 |
|
Ispitni napon RMS prema masi |
kv |
22 |
|
Maksimalni RIV na 1000 kHz |
μv |
30dB |
Karakteristike
Izolator se postavlja na poprečni krak potpornog stupa ili tornja, koji se čvrsto drži pocinčanim čeličnim klinom.
Proizveden od porculana visoke{0}}otpornosti, pruža visoku otpornost izolacije i sprječava curenje struje čak i pod visokim naponom.
Porculansko tijelo je dizajnirano s dubokim rebrima koja povećavaju puznu stazu, poboljšavajući performanse u zagađenim ili obalnim sredinama.
Gornji klin može podržati vertikalnu ili horizontalnu instalaciju, ovisno o dizajnu linije.
Materijal je otporan na starenje, UV zračenje i mehanička opterećenja.
U poređenju sa drugim tipovima izolatora, izolatori od porcelana nude stabilne performanse i isplativost{0}}, što ih čini idealnim za standardne distributivne mreže.
Prednosti Pin Insulator
Visoka mehanička čvrstoća
osigurava radnu sigurnost pod opterećenjem vjetrom, ledom i zategnutošću provodnika.
Velika puzna staza
poboljšava performanse izolacije pod visokim nivoom vlage i zagađenja.
Jednostavna struktura
zahtijevaju minimalne korake instalacije i nisko održavanje.
Fleksibilna instalacija
može se montirati vodoravno ili okomito.
Pouzdane performanse
iu normalnim i u područjima visokog{0}}zagađenja
Isplativo{0}}rješenje
za distributivne sisteme 11kV–33kV.
Prijave
11kV razvodni vodovi
Nadzemne mreže 24kV i 33kV
Ruralni sistemi elektrifikacije
Prigradska i industrijska elektrodistribucija
Zamjena za oštećene ili stare porculanske izolatore
Hardver za stubove{0}}za ANSI standardna tržišta
Osiguranje kvaliteta
Victory Electric Power Equipment Co., Limited je osnovana 1998. godine, sa preko 25 godina iskustva u proizvodnji hardvera za stubove, električnih priključaka, pribora za prijenos, izolatora, izolatorskih spojnica, kabelske opreme i telekom hardvera.
Svi izolatori od porcelana su u skladu sa ANSI standardima, proizvedeni prema ISO9001, ISO45001, ISO14001 sistemima upravljanja kvalitetom. Svaki izolator se podvrgava mehaničkom testiranju, električnom testiranju, pregledu glazure i provjerama dimenzija prije isporuke.
FAQ
P: Kako možemo posjetiti vašu fabriku?
O: Naš grad je blizu Šangaja i Wenzhoua. Možemo organizovati prevoz za Vašu posetu.
P: Možete li pomoći u rezervaciji hotela ako ostanemo nekoliko dana?
O: Da. Rezervisaćemo hotel za vas i dogovoriti vozača da vas pokupi i odveze u našu fabriku.
P: Koje uslove plaćanja podržavate?
O: Obično prihvatamo T/T ili L/C. Po potrebi se može razgovarati o drugim uslovima plaćanja.
P: Da li dajete uzorke?
O: Da, možemo pružiti besplatne uzorke, ali kupci moraju pokriti troškove dostave.
